PCB 보드 구성 요소 레이아웃 원리

  • 저자:오 선두
  • 출처:o-leading.com
  • 에 출시:2018-10-10


LED 스트립 Pcb 제조 업체

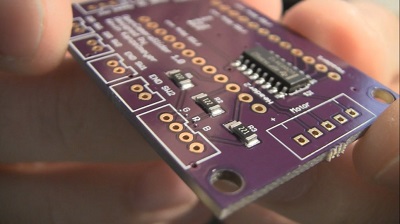

A : 일반적인 원칙 : PCB 보드 설계에서 회로 시스템에 디지털 회로와 아날로그 회로와 고전류 회로가 모두있는 경우 별도로 배치해야하므로 동일한 유형의 회로에서 시스템 간의 일치를 최소화 할 수 있습니다 , 신호 흐름 방향에 따라. 컴포넌트를 배치 할 함수, 블록, 파티션.

B : 입력 신호 처리 장치, 출력 신호 구동 구성 요소는 입력 및 출력 신호 라인이 입력 및 출력 간의 간섭을 줄이기 위해 가능한 한 짧아 지도록 보드의 가장자리에 가깝게해야합니다.

C : 구성 요소 배치 방향 : 구성 요소는 수평 및 수직 방향으로 만 배열 할 수 있습니다. 그렇지 않으면 플러그인을 사용하지 않아야합니다.

D : 부품 간격. 중간 밀도 보드, 소형 전원 저항, 커패시터, 다이오드 등과 같은 소형 부품의 경우 개별 부품 간의 간격은 플러그 인, 납땜 공정과 관련됩니다. 웨이브 솔더링, 부품 간격은 50-100 MIL (1.27-2.54MM) 수 100MIL, 집적 회로 칩과 같은 손으로 더 큰 수있는, 구성 요소 간격은 일반적으로 100-150MIL입니다.


중국 휴대 전화 기판 보드 제조 업체

E : 부품 간의 전위차가 클 때, 부품 간격은 방전을 방지 할만큼 충분히 커야합니다.

F : IC에서 탄탈 콘덴서는 칩의 전원 공급 장치에 가까이 있어야합니다. 그렇지 않으면 필터링 효과가 악화됩니다. 디지털 회로에서 디지털 회로 시스템의 안정적인 작동을 보장하기 위해 각 디지털 집적 회로 칩 및 IC의 전원 공급 장치가 접지 사이에 배치되어 탄탈 커패시터를 제거합니다. 탄탈 콘덴서는 일반적으로 세라믹 콘덴서로 구성됩니다. 축전기의 수용량은 0.01-0.1UF이다. 탄탈 콘덴서 용량의 선택은 일반적으로 시스템 동작 주파수 F의 역수에 따라 선택됩니다. 또한 회로 전원 입구에는 전원 및 접지 라인 사이에 10UF 커패시터가 필요하며 0.01UF 세라믹 커패시터 .

G : 시침 회로 구성 요소는 MCU 칩의 클록 신호 핀에 최대한 가깝기 때문에 클럭 회로의 연결 길이를 줄입니다. 와이어를 아래로 라우팅하지 않는 것이 좋습니다.

PCB에 대해 더 알고 싶으면 링크를 클릭하십시오. 인쇄 회로 기판 제조업체 
