Alcuni metodi di progettazione termica del PCB

1 Raffreddamento attraverso la scheda PCB stessa

I fogli di PCB attualmente ampiamente utilizzati sono substrati di tessuto di vetro rivestiti di rame / resina epossidica o substrati di tessuto di vetro di resina fenolica e viene utilizzata una piccola quantità di fogli rivestiti di rame a base di carta. Sebbene questi substrati abbiano eccellenti proprietà elettriche e proprietà di lavorazione, hanno una scarsa dissipazione del calore.

Come percorso di dissipazione del calore per componenti generatori di calore elevato, è difficile prevedere il calore dalla resina del PCB stesso, ma dissipare il calore dalla superficie del componente all'aria circostante.

Tuttavia, poiché i prodotti elettronici sono entrati nell'era della miniaturizzazione, del montaggio ad alta densità e del montaggio ad alta temperatura, non è sufficiente dissipare il calore dalla superficie di un componente con una superficie molto piccola.

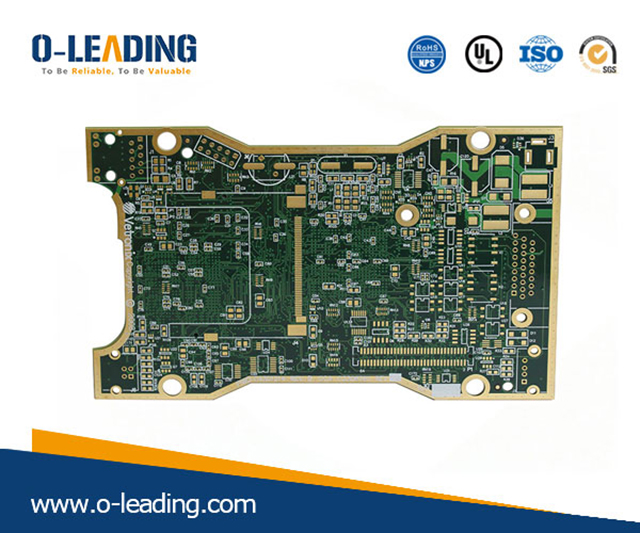

Impedance Control company china

Allo stesso tempo, a causa dell'elevato numero di componenti a montaggio superficiale come QFP e BGA, il calore generato dai componenti viene trasferito al PCB in grande quantità.

Pertanto, il modo migliore per risolvere la dissipazione del calore è migliorare la capacità di dissipazione del calore del PCB stesso a diretto contatto con i componenti generatori di calore. Condotto fuori o emesso.


2 alto generatore di calore più dissipatore di calore, piastra conduttrice di calore

Quando nel PCB sono presenti alcuni dispositivi che generano una grande quantità di calore (meno di 3), è possibile aggiungere al dispositivo di generazione del calore un dissipatore di calore o un tubo di calore.

Quando la temperatura non può essere abbassata, è possibile utilizzare un dissipatore di calore con una ventola per migliorare la dissipazione del calore. effetto. Quando la quantità di dispositivi generatori di calore è grande (superiore a 3), è possibile utilizzare un grande coperchio (piastra) dissipante il calore, che è un dissipatore dedicato personalizzato in base alla posizione e all'altezza del dispositivo di generazione del calore sul PCB o un grande dissipatore di calore a piastre piatte.

Le parti superiore e inferiore dei diversi componenti sono posizionate. Lo scudo termico è solidalmente fissato alla superficie del componente ed è in contatto con ciascun componente per dissipare il calore.

Tuttavia, a causa della scarsa consistenza dei componenti durante la saldatura, l'effetto di dissipazione del calore non è buono. Un cuscinetto termico morbido a cambiamento di fase termico viene solitamente aggiunto alla superficie del componente per migliorare la dissipazione del calore.


3 Per i dispositivi che utilizzano il raffreddamento ad aria per convezione libero, è meglio disporre i circuiti integrati (o altri dispositivi) in modo verticale lungo o in modo orizzontale.

4 Utilizzare un cablaggio ragionevole per ottenere la dissipazione del calore

Poiché la resina nel foglio presenta una scarsa conduttività termica e la linea di lamina di rame e il foro sono buoni conduttori di calore, l'aumento del rapporto residuo di lamina di rame e l'aumento del foro di conduzione del calore sono i principali mezzi di dissipazione del calore.




Produttore di porcellana di rame pesante

Per valutare la capacità di dissipazione del calore di un PCB, è necessario calcolare la conducibilità termica equivalente (nove eq) di un materiale composito composto da vari materiali con coefficienti di conducibilità termica differenti.

5 I dispositivi sulla stessa scheda stampata devono essere sistemati il ​​più possibile in base alla loro generazione di calore e alla dissipazione del calore.

Dispositivi con basso calore o scarsa resistenza al calore (come transistor di piccolo segnale, circuiti integrati su piccola scala, condensatori elettrolitici, ecc.) Devono essere collocati nel sistema di raffreddamento.

Il flusso più alto (all'ingresso) del flusso d'aria, i dispositivi con calore elevato o buona resistenza al calore (come transistor di potenza, circuiti integrati di grandi dimensioni, ecc.) Sono collocati al massimo a valle del flusso d'aria di raffreddamento.

6 Nella direzione orizzontale, i dispositivi ad alta potenza sono posizionati il ​​più vicino possibile al bordo della scheda stampata per ridurre il percorso di trasferimento del calore; nella direzione verticale, i dispositivi ad alta potenza sono posizionati il ​​più vicino possibile alla parte superiore della scheda stampata per ridurre la temperatura degli altri dispositivi mentre questi dispositivi sono in funzione. influenze.


7 La dissipazione del calore del circuito stampato nell'attrezzatura dipende principalmente dal flusso d'aria, pertanto il percorso del flusso d'aria deve essere studiato durante la progettazione e il dispositivo o la scheda a circuito stampato devono essere configurati correttamente. Quando l'aria scorre, tende a fluire in un luogo con bassa resistenza.




SMD produttore di stencil Cina

Pertanto, quando si configura il dispositivo sul circuito stampato, evitare di lasciare un ampio spazio d'aria in una determinata area. Lo stesso problema dovrebbe essere notato nella configurazione di più schede a circuito stampato nell'intera macchina.

8 I dispositivi sensibili alla temperatura devono essere collocati nell'area di temperatura più bassa (come la parte inferiore del dispositivo), non posizionarli direttamente sopra il dispositivo di riscaldamento e più dispositivi sono preferibilmente sfalsati su un piano orizzontale.


9 Posizionare il dispositivo con il massimo consumo energetico e la massima generazione di calore in prossimità della migliore posizione di dissipazione del calore.

Non posizionare un dispositivo con un calore più elevato sugli angoli e sui bordi periferici della scheda stampata a meno che non vi sia collocato un dissipatore di calore. Quando si progetta la resistenza di potenza, scegliere un dispositivo più grande il più possibile e avere abbastanza spazio per la dissipazione del calore durante la regolazione del layout della scheda stampata.

10 amplificatore di potenza RF o PCB LED utilizza un substrato di base in metallo.

11 Evitare la concentrazione di punti caldi sul PCB, distribuire il potere in modo uniforme sul PCB il più possibile e mantenere le prestazioni di temperatura della superficie del PCB uniformi e coerenti.

Spesso è difficile ottenere una distribuzione uniforme e rigorosa durante il processo di progettazione, ma è necessario evitare aree in cui la densità di potenza è troppo elevata, in modo da evitare i punti caldi che influenzano il normale funzionamento dell'intero circuito.

Se necessario, è necessario eseguire analisi delle prestazioni termiche dei circuiti stampati. Ad esempio, i moduli software di analisi dell'indice di prestazione termica aggiunti in alcuni software di progettazione PCB professionali possono aiutare i progettisti a ottimizzare la progettazione dei circuiti.
