Come progettare lo strato PCB per il miglior effetto EMC?


Nella considerazione della progettazione EMC del PCB, la prima cosa coinvolta è l'impostazione del livello; il numero di strati della singola scheda è composto dal numero di strati di potenza, massa e segnale; nella progettazione EMC del prodotto, oltre alla selezione dei componenti e alla progettazione dei circuiti Inoltre, anche un buon design PCB è un fattore molto importante.

La chiave per la progettazione PCB EMC è ridurre al minimo l'area di reflow e lasciare che il percorso di reflow fluisca nella direzione da noi progettata. Il design a strati è la base del PCB. Come fare un buon lavoro nella progettazione dello strato PCB per rendere ottimale l'effetto EMC del PCB?

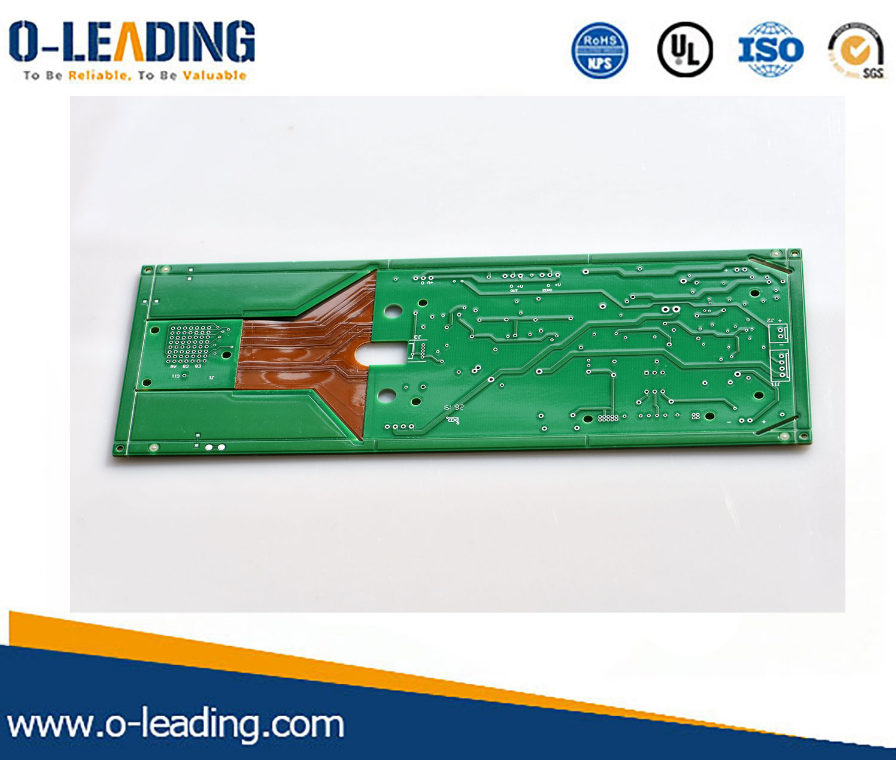

produttore di pcb elettronico multistrato su pcb rigido flessibile personalizzato

Idee per la progettazione di strati PCB

Il nucleo della pianificazione e del pensiero progettuale EMC dello stack PCB è pianificare il percorso di ritorno del segnale in modo ragionevole e ridurre al minimo l'area di ritorno del segnale dallo strato a specchio della singola scheda, in modo che il flusso magnetico possa essere annullato o ridotto al minimo.

Strato a specchio impiallacciato

Lo strato dell'immagine speculare è uno strato piano rivestito in rame completo (strato di potenza, strato di terra) all'interno del PCB adiacente allo strato di segnale. Le funzioni principali sono le seguenti:

(1) Ridurre il rumore di ritorno: lo strato dello specchio può fornire un percorso a bassa impedenza per il ritorno dello strato del segnale, specialmente quando c'è una grande corrente che scorre nel sistema di distribuzione dell'alimentazione, il ruolo dello strato dello specchio è più ovvio.
(2) Riduci EMI: la presenza dello strato specchio riduce l'area del circuito chiuso formato dal segnale e dal riflusso e riduce EMI;
(3) Riduci la diafonia: aiuta a controllare il problema della diafonia tra le tracce del segnale nei circuiti digitali ad alta velocità. Modificando l'altezza della linea del segnale dallo strato dello specchio, è possibile controllare la diafonia tra le linee del segnale. Minore è l'altezza, minore è la diafonia;
(4) Controllo dell'impedenza per prevenire la riflessione del segnale.

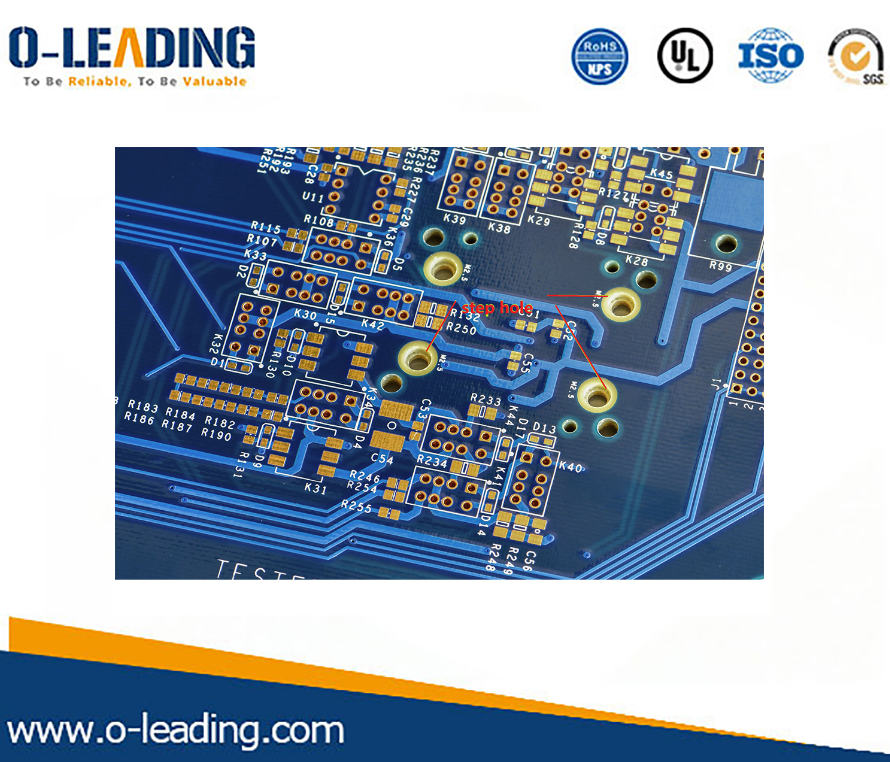

Produttore di PCB flessibile multistrato di alta qualità in Cina


Specchia la selezione del livello

(1) I piani di alimentazione e di massa possono essere utilizzati come piani di riferimento e hanno un certo effetto di schermatura sul cablaggio interno;
(2) Relativamente parlando, il piano di potenza ha un'impedenza caratteristica elevata e c'è una grande differenza di potenziale con il livello di riferimento e l'interferenza ad alta frequenza sul piano di potenza è relativamente grande;
(3) Dal punto di vista della schermatura, il piano di massa è generalmente collegato a terra e utilizzato come punto di riferimento del livello di riferimento e il suo effetto di schermatura è di gran lunga migliore del piano di alimentazione;
(4) Quando si seleziona il piano di riferimento, si dovrebbe preferire il piano di massa e il piano di potenza dovrebbe essere selezionato per secondo.
