Klassiek probleem met PCB-ontwerpvaardigheden (二)

2019-11-28 17:55:01

1. Hoe de tegenstelling tussen handmatige bedrading en automatische bedrading van hogesnelheidssignalen op te lossen?

Op dit moment hebben de meeste automatische routers van krachtige routingsoftware beperkingen ingesteld om de opwindmodus en het aantal via's te regelen. De instellingsonderdelen van de mogelijkheden van de wikkelmotor en de beperkingen van verschillende EDA-bedrijven zijn soms nogal verschillend. Zijn er bijvoorbeeld voldoende beperkingen om het meanderende patroon van de serpentijn te beheersen en om de spoorafstand van differentiële paren te regelen? Dit heeft invloed op of de automatisch gerouteerde routering kan voldoen aan het idee van de ontwerper. Bovendien heeft de moeilijkheid van het handmatig aanpassen van de bedrading ook een absolute relatie met het vermogen van de wikkelmotor. Bijvoorbeeld, het duwvermogen van sporen, het duwvermogen van via's, en zelfs het duwvermogen van sporen tot verkoperen. Daarom is het kiezen van een router met een sterke opwindmotor de oplossing.

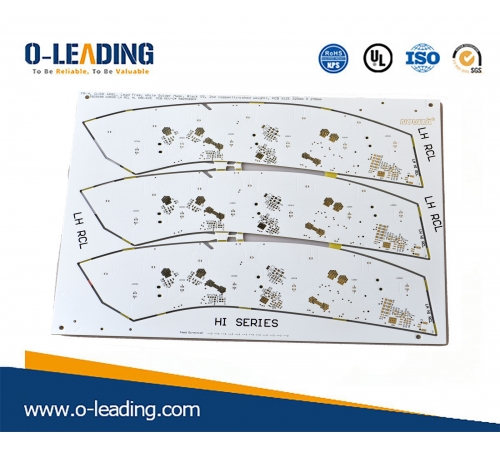

Loodvrij HAL groothandel China


2. Over testcoupons

De testcoupon wordt gebruikt om te meten of de karakteristieke impedantie van de geproduceerde PCB voldoet aan de ontwerpvereisten met behulp van TDR (Time Domain Reflectometer). In het algemeen is de te regelen impedantie een enkele draad en een differentieel paar. Daarom moeten de spoorbreedte en toonhoogte (wanneer er verschilparen zijn) op de testcoupon hetzelfde zijn als de te controleren lijnen. Het belangrijkste is de locatie van het grondpunt tijdens de meting. Om de inductantie van de aardleiding te verminderen, bevindt de plaats waar de TDR-sonde geaard is meestal zeer dicht bij de punt van de sonde. Daarom komen de afstand en methode van het punt waar het signaal wordt gemeten op de testcoupon en de grond overeen met de gebruikte sonde.


Loodvrij HASL groothandel China


3. In high-speed PCB-ontwerp kan het blanco gebied van de signaallaag koper-gecoat zijn, en hoe moet de koper-coating van meerdere signaallagen worden toegewezen aan aarde en vermogen?

Over het algemeen is het koper in het lege gebied meestal geaard. Let alleen op de afstand tussen het koper en de signaallijn wanneer u koper naast de hogesnelheidssignaallijn legt, omdat het toegepaste koper de karakteristieke impedantie van het spoor vermindert. Zorg er ook voor dat u de karakteristieke impedantie van zijn lagen niet beïnvloedt, zoals in de structuur van de dubbele striplijn.
