Prototyp PCB Bestückungsunternehmen China, Hersteller von Porzellan Multilayer-PlatinePrototyp PCB Bestückungsunternehmen China, Hersteller von Porzellan Multilayer-Platine

Prototyp PCB Bestückungsunternehmen China, Hersteller von Porzellan Multilayer-Platine

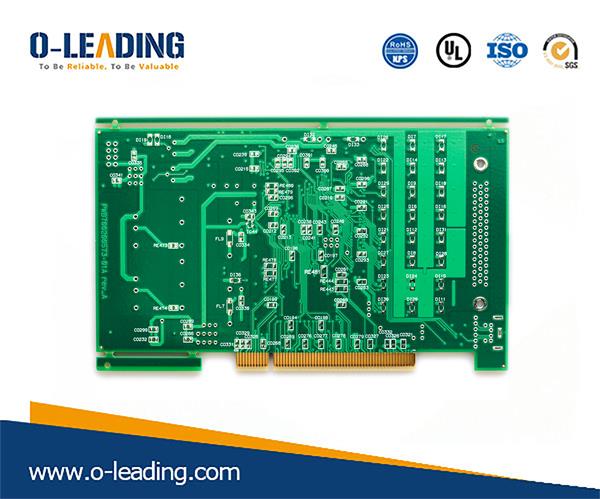

  • Bestellnr. Leiterplatte: 700200573-01A
  • Zählen schichten: 4L
  • Material: FR-4 TG130
  • Brett: 1,6 mm
  • Kupferdicke: 1/1/1 / 1oz
  • Kleinste loch größe: 0,3 MM
  • Anzahl der Löcher (Stk): 595
  • Linie ohne: 8 / 8mil
  • J / N-Impedanzprüfung (Tol%): N
Willkommen bei O-Leading

Wir sind professionelle Leiterplattenhersteller mit mehr als zehn Jahren Erfahrung. Produktpalette: Single, Double Side, Multilayer PCB, Flexible PCB und MCPCB. Wir können einen Rapid-Prototyping-Service anbieten: S / S in 24 Stunden, 4-8 Einheiten in 48-96 Stunden Produktionszeit. Porzellan-Prototyp für die Leiterplattenbestückung

KUPFERPLATTENLÖCHER MINDESTENS .025 AVG, .020 MIN .. LÖCHER KÖNNEN NICHT ANGESCHLOSSEN WERDEN

Packung mit farbloser transparenter Luftpolsterfolie, 25 Stück / Beutel, Trockenmittel auf die Seite legen, Feuchtigkeitsanzeigetafel auf die Oberseite legen
Produktbeschreibung

  •  PCB P / N   700200573-01A
     Schichten zählen   4L
     Material   FR-4 TG130
     Der Aufsichtsrat    1,6 mm
     Thk von Kupfer    1/1/1/1 oz
     Kleinste Lochgröße    0,3 mM
     Anzahl der Löcher (Stück)    595
     Linie w / s    8 / 8mil
     S / N Impedanzprüfung (Tol%)    N
     Oberflächenfinish   LF HAL + vergoldeter Finger (Au: 1.27um)
     Siebdruck schweißmaske   Grün Weiß
     Einzelabmessungen   Abmessung X (mm): 181,6; Dim Y (mm): 106,7
     Panelisation   Abmessung X (mm): 181,6; Dim Y (mm): 111,7; UPS Nr .: 1
     Besondere   N
     Fräsen / Stanzen   CNC + Bevel

Unser Team




Zertifizierungen







Verpackung & Lieferung






 Prozessfähigkeit

PCB-Produktionsmöglichkeiten
Schicht Anzahl: 1Layer-32Layer
Fertige Kupferdicke: 1 / 3oz-12oz
Min. Linienbreite / interner Abstand: 3,0 mil / 3,0 mil
Min. Linienbreite / Abstand extern: 4.0mil / 4.0mil
Maximales Seitenverhältnis: 10: 1
Brettstärke: 0.2mm-5.0mm
Max Panel Größe (Zoll): 635 * 1500 mm
Mindestbohrlochgröße: 4mil
PIated Hole Tolerance: +/- 3mil
BIind / Buried Vias (AII-Typen): JA
Via Fill (leitend, nicht leitend): JA
Basismaterial: FR-4, FR-4high Tg. Halogenfreies Material, Rogers, Aluminiumbasis,Polyimid,
              Schweres Kupfer
Oberflächen: HASL, OSP, ENIG, HAL-LF, Versilberung,lmmersionsdose, Goldfinger, Kohletinte

SMT-Produktionsmöglichkeiten
Leiterplattenmaterial: FR-4, CEM-1, CEM-3, Leiterplatte auf Aluminiumbasis
Maximale Leiterplattengröße: 510 x 460 mm
Min PCB Größe: 50x50mm
PWB-Stärke: 0.5mm-4.5mm
Brettstärke: 0.5-4mm
Min. Komponentengröße: 0201
Komponente mit Standardchipgröße: 0603 und größer
Maximale Höhe der Komponente: 15 mm
Min. Steigung: 0,3 mm
Min. BGA-Kugelpitch: 0,4 mm
Platzierungsgenauigkeit: +/- 0,03 mm


O FÜHRENDE LIEFERKETTE

Tel:+86-0752-8457668

Gesprächspartner:Mrs.Fancy

PDF-Show.:PDF

Anfrage absenden
