Comment le PCB reflète-t-il les principes 3W et 20H? Quelle est la différence entre les lignes de si

2020-03-16 15:58:48

Principe 3W

Il est facile à refléter dans la conception du PCB. Il suffit de s'assurer que la distance entre le centre de la trace et la trace est 3 fois la largeur de la ligne. Par exemple, la largeur de ligne de la trace est de 6 mil.

Ensuite, afin de respecter le principe des 3W, définissez la règle de ligne à ligne sur 12 mil dans Allegro. L'espacement dans le logiciel consiste à calculer l'espacement bord à bord.

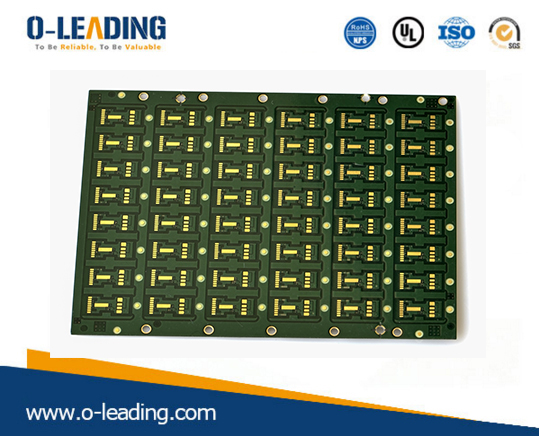

PCB haute fréquence en gros en Chine



Principe 20H

Dans la conception des PCB, afin de refléter le principe 20H, nous rétrécissons généralement la couche de puissance de 1 mm par rapport à la couche de fond lorsque la couche plane est divisée. Puis perforez un blindage au sol via le ruban rétractable de 1 mm, 150 ml chacun.

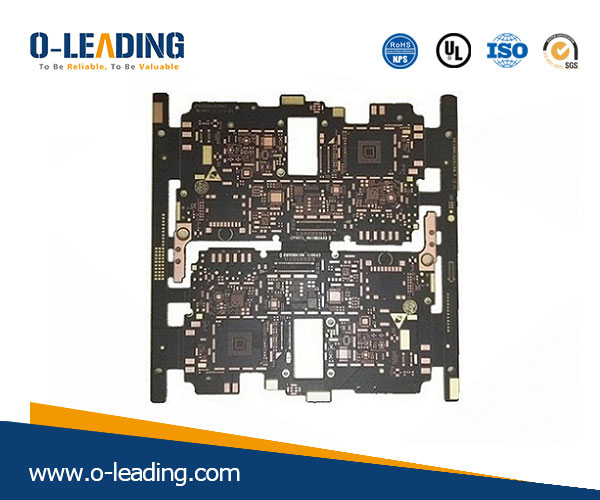

Entreprise d'assemblage intégrée



Il existe deux types de lignes de signal dans un PCB, l'un est une ligne microruban et l'autre est une ligne de bande.

ligne microruban

Il s'agit d'une trace de bande qui court sur la couche de surface (microruban) et est attachée à la surface du PCB. Comme le montre la figure ci-dessous, la partie bleue est le conducteur, la partie verte est le diélectrique isolant du PCB et le petit bloc bleu en haut est la ligne microruban (ligne microruban). Parce qu'un côté de la ligne microruban est exposé dans l'air, il peut former un rayonnement ou être perturbé par le rayonnement environnant, et l'autre côté est attaché au diélectrique isolant du PCB, donc une partie du champ électrique formé par lui est répartie dans l'air, et l'autre partie distribuée dans le diélectrique du PCB. Cependant, la vitesse de transmission du signal dans la ligne microruban est plus rapide que celle dans la ligne stripline, ce qui est son avantage exceptionnel.

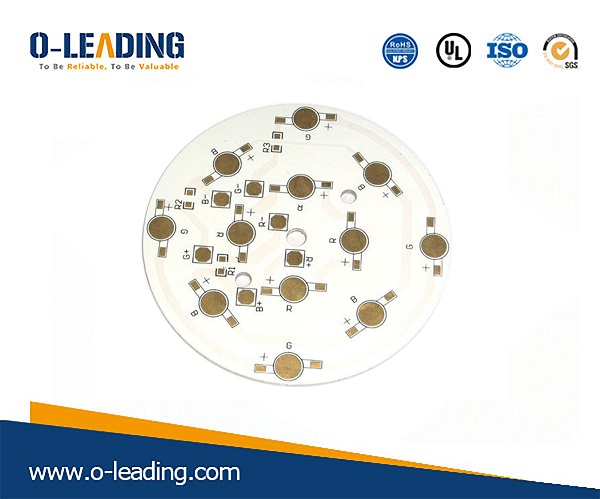

Fabricant de gestion thermique Chine


Ligne de bande

Stripline / double stripline, une ligne de bande enfouie à l'intérieur du PCB, comme le montre la figure ci-dessous, la partie bleue est le conducteur, la partie verte est le diélectrique isolant du PCB, et la stripline est intégrée entre les deux couches de conducteurs Ruban câble. Parce que la stripline est intégrée entre deux couches de conducteurs, sa distribution de champ électrique est entre les deux conducteurs (plans) qui la renferment, et elle ne rayonnera pas d'énergie, ni ne sera perturbée par un rayonnement externe. Mais parce qu'il est entouré de diélectriques (constante diélectrique supérieure à 1), le signal se déplace plus lentement dans la stripline que dans la ligne microruban.
