HDI PCB fabricant chine Haute qualité pcb fabricant Circuit imprimé PCB Manufacturing Company

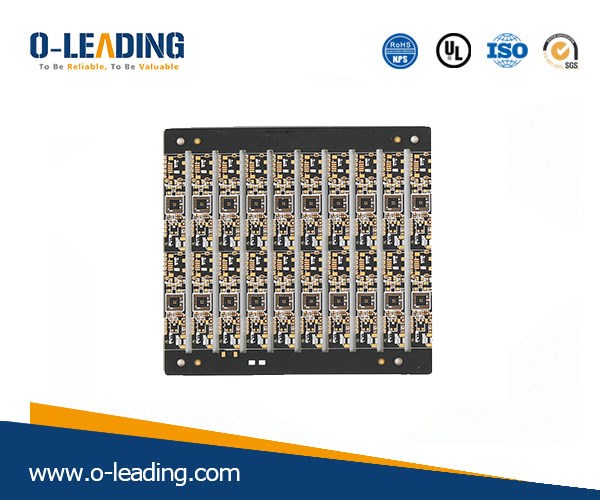

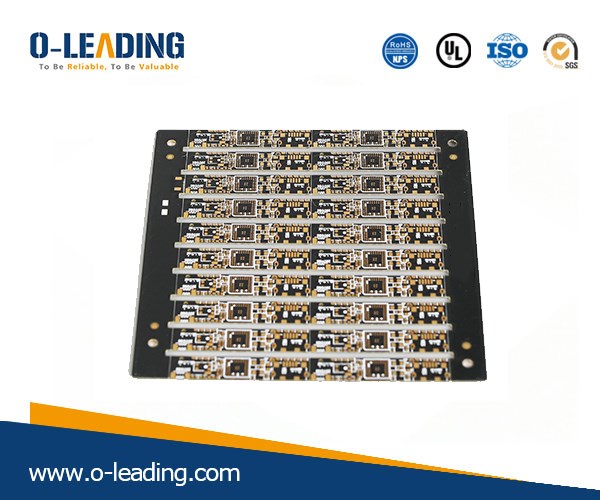

- PCB P / N: PCB de masque de soudure noir avec trou semi-plaqué
- Nombre de couches: 4L
- Matériau: FR-4 TG170
- Conseil thk: 1,6 mm
- cuivre thk: 1/1/1 / 1oz
- Taille du plus petit trou: 0,3 mm
- Nombre de trous (pcs): 98
- ligne w / s: 5 / 5mil
| Bienvenue chez O-Leading |
O-Leading s'efforce d'être votre partenaire de solution unique dans la chaîne d'approvisionnement EMS, y compris la conception de PCB, la fabrication de PCB et l'assemblage de PCB (PCBA) .Nous fournissons certaines des technologies de PCB les plus avancées, y compris les PCB HDI, les PCB multicouches, les PCB rigides et flexibles Nous pouvons prendre en charge du prototype à virage rapide à la production moyenne et en masse.
En général, nos clients mondiaux sont très impressionnés par nos services: réponse rapide, prix compétitif et engagement de qualité.
En regardant vers l'avenir, O-leader se concentrera sur l'innovation et le développement de la technologie de fabrication électronique comme toujours, et déploiera des efforts persistants sur le service unique PCB & PCBA pour fournir des services de première classe et créer plus de valeur pour nos clients.
Nous sommes un fabricant professionnel de PCB avec plus de dix ans d'expérience. Gamme de produits - PCB simple face, double face, multicouche, PCB flexible et MCPCB.Nous pouvons fournir un service de prototypage rapide - S / S en 24 heures, 4-8 couches en 48-96 heures de travail. HDI PCB manufacturer china
PLAQUES DE CUIVRE TROUS MINIMUM .025 AVG, .020 MIN .. LES TROUS NE PEUVENT PAS ÊTRE PLUGGÉS
Pack avec film à bulles transparent incolore, 25 PCS / sac, mettre le dessiccant sur le flanc, mettre la carte d'indicateur d'humidité sur le dessus
| Description du produit |
| PCB P / N | Masque de soudure noir pcb avec trou semi-plaqué |
| Nombre de couches | 4L |
| Matériel | FR-4 TG170 |
| Board thk | 1,6 mm |
| cuivre thk | 1/1/1 / 1oz |
| Taille du plus petit troue | 0,3 mm |
| Nombre de trous (pcs) | 98 |
| ligne w / s | 5 / 5mil |
| Contrôle d'impédance. O / N (Tol%) | N |
| Finition de surface | ENIG Au: 0,05-0,10UM |
| Masque de soudure Sérigraphie | Noir blanc |
| Taille de carte unique | Dim X (mm): 21; Dim Y (mm): 12 |
| Panelisation | Dim X (mm): 90; Dim Y (mm): 68; Non d'onduleur: 16 |
| Spécial: masque pelable | N |
| Routage / Punching | CNC |
| Notre équipe |
| Certifications |
| Emballage et livraison |
| Capacité du processus |
Capacités de production de PCB
Nombre de couches: 1 couche-32 couches
Épaisseur de cuivre fini: 1 / 3oz-12oz
Largeur / espacement des lignes min. Interne: 3.0mil / 3.0mil
Largeur / espacement des lignes min externes: 4.0mil / 4.0mil
Rapport d'aspect max: 10: 1
Épaisseur du panneau: 0,2 mm à 5,0 mm
Taille maximale du panneau (pouces): 635 * 1500 mm
Taille minimale du trou percé: 4mil
Tolérance de trou PIated: +/- 3mil
BIind / Buried Vias (types AII): OUI
Via remplissage (conducteur, non conducteur): OUI
Matériau de base: FR-4, FR-4High Tg.Halogen free material, Rogers, Aluminium base,Polyimide,
Nombre de couches: 1 couche-32 couches
Épaisseur de cuivre fini: 1 / 3oz-12oz
Largeur / espacement des lignes min. Interne: 3.0mil / 3.0mil
Largeur / espacement des lignes min externes: 4.0mil / 4.0mil
Rapport d'aspect max: 10: 1
Épaisseur du panneau: 0,2 mm à 5,0 mm
Taille maximale du panneau (pouces): 635 * 1500 mm
Taille minimale du trou percé: 4mil
Tolérance de trou PIated: +/- 3mil
BIind / Buried Vias (types AII): OUI
Via remplissage (conducteur, non conducteur): OUI
Matériau de base: FR-4, FR-4High Tg.Halogen free material, Rogers, Aluminium base,Polyimide,
Cuivre lourd
Finitions de surface: HASL, OSP, ENIG, HAL-LF, lmmersion silver,Étain d'immersion, doigts d'or, encre de carbone
Capacités de production SMT
Matériau PCB: FR-4, CEM-1, CEM-3, carte à base d'aluminium
Taille maximale du PCB: 510x460mm
Taille minimale du PCB: 50x50mm
Épaisseur du PCB: 0,5 mm à 4,5 mm
Épaisseur du panneau: 0,5-4 mm
Taille minimale des composants: 0201
Composant de taille de puce standard: 0603 et plus
Hauteur maximale des composants: 15 mm
Pas de plomb mini: 0,3 mm
Pas de balle BGA minimum: 0,4 mm
Précision de placement: +/- 0,03 mm
Matériau PCB: FR-4, CEM-1, CEM-3, carte à base d'aluminium
Taille maximale du PCB: 510x460mm
Taille minimale du PCB: 50x50mm
Épaisseur du PCB: 0,5 mm à 4,5 mm
Épaisseur du panneau: 0,5-4 mm
Taille minimale des composants: 0201
Composant de taille de puce standard: 0603 et plus
Hauteur maximale des composants: 15 mm
Pas de plomb mini: 0,3 mm
Pas de balle BGA minimum: 0,4 mm
Précision de placement: +/- 0,03 mm
