Quels sont les types et les avantages des circuits flexibles de la carte PCBA?

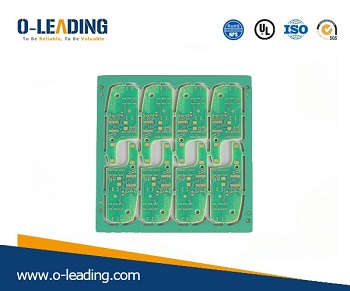

Fournisseur de panneaux rigides pliables

La carte PCBA est le produit fini une fois que la carte a été traitée par un correctif SMT, un plug-in DIP et un test PCBA. Presque tous les produits électroniques doivent utiliser une carte PCBA. Avec le développement continu de l'industrie électronique, la taille des composants devient de plus en plus petite et la densité de plus en plus grande. Des circuits flexibles ont émergé.

Une carte de circuit imprimé souple, également appelée «carte souple», est un circuit imprimé constitué d'un substrat isolant souple. Les circuits flexibles offrent d'excellentes performances électriques pour répondre aux besoins de conception d'installations plus petites et plus denses, ainsi que pour réduire les processus d'assemblage et augmenter la fiabilité. Les cartes de circuit souples sont la seule solution pour répondre aux exigences de miniaturisation et de mouvement des produits électroniques.

Tout d'abord, le type de circuit flexible
Dans le passé, cette technologie d'interconnexion était mise en œuvre au moyen d'interconnexion filaire. Il existe plusieurs types de circuits flexibles:

1. Un circuit flexible bidirectionnel, qui est un circuit flexible unilatéral. Le but de la fabrication d’un tel circuit est de connecter des matériaux conducteurs des deux côtés du circuit flexible. (Chine fabricant de PCB flexible )

2, circuit flexible double face, est un circuit avec deux couches conductrices, deux couches conductrices sont situées sur les deux côtés de la couche de base du circuit; pour vos besoins spécifiques, vous pouvez former des deux côtés de la feuille de substrat. Le motif de lignes, les traces des deux côtés peuvent être interconnectées par des trous traversants plaqués de cuivre.

3, circuit flexible multicouche, est la combinaison de plusieurs circuits simple face ou à double face avec des interconnexions complexes. Dans la conception multicouche, il est souvent nécessaire d'utiliser la technologie de blindage et la technologie de montage en surface.

4. Les circuits rigides flexibles combinent les avantages des cartes de circuit imprimé rigides et des circuits flexibles, qui sont généralement interconnectés par des trous métallisés entre des circuits rigides et flexibles.

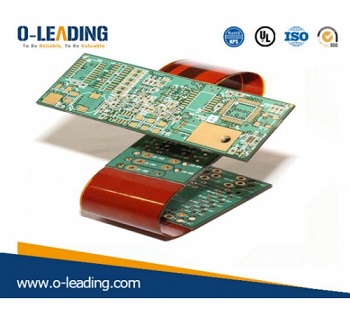

Fournisseur de panneaux RIGID-FLEXIBLE

Deuxièmement, les avantages des circuits flexibles
Les circuits flexibles présentent de nombreux avantages. L'un des principaux avantages des composants flexibles est la possibilité de réaliser un câblage pratiquement sans erreur au lieu d'un routage manuel fastidieux. En plus des circuits rigides, les circuits flexibles peuvent également être conçus comme des structures tridimensionnelles complexes, car ils peuvent être pliés sous différentes formes. Comme leur nom l'indique, les matériaux utilisés dans les circuits flexibles peuvent être courbés d'innombrables fois, ce qui signifie qu'ils peuvent être utilisés dans des applications hautement répétitives, telles que les têtes d'impression. Les circuits flexibles constituent une très bonne alternative aux cartes et fils rigides lorsque les processeurs PCBA doivent prendre en compte le poids du produit car son matériau diélectrique et ses lignes de conducteur sont très minces.

Avec le développement de la technologie, on pense que dans un avenir proche, les circuits flexibles deviendront de plus en plus petits et complexes, et le coût de l’assemblage de plus en plus important. Ainsi, pour que les praticiens du PCB puissent se positionner plus haut dans le futur, vous devez constamment comprendre, apprendre et maîtriser davantage les circuits souples.
